Neue Konvergenz: Sanyo Z3 zerlegt und justiert
/Der unerwartet reparierte Projektor...
Zu diesem Blogpost gibt es ein ausführliches Video - verlinkt am Ende des Postes. Und wenn Ihr schon da seid; denkt vielleicht *Werbung * bei Euren nächsten Einkäufen bei Amazon an meine Affiliate Links *Werbung Ende*.
Eigentlich wollte ich den Sanyo Z3 nur für ein Zerlegevideo ersteigern. War billig das Teil. Nach dem Einschalten konfrontiert es mich mit massiven Konvergenzproblemen: Das Gerät besteht aus einem 3 Chip LCD. Die drei Bilder liegen deutlich auseinander, wie das folgende Bild zeigt.
Sanyo Z3 Konvergenzproblem
Zu allererst mache ich eine Bestandsaufnahme: was habe ich da wohl ersteigert? Das Gerät wirkt ramponiert und - ohje - der Vorbesitzer war wohl Raucher, der das Gerät nicht wirklich mit Liebe überschüttete.

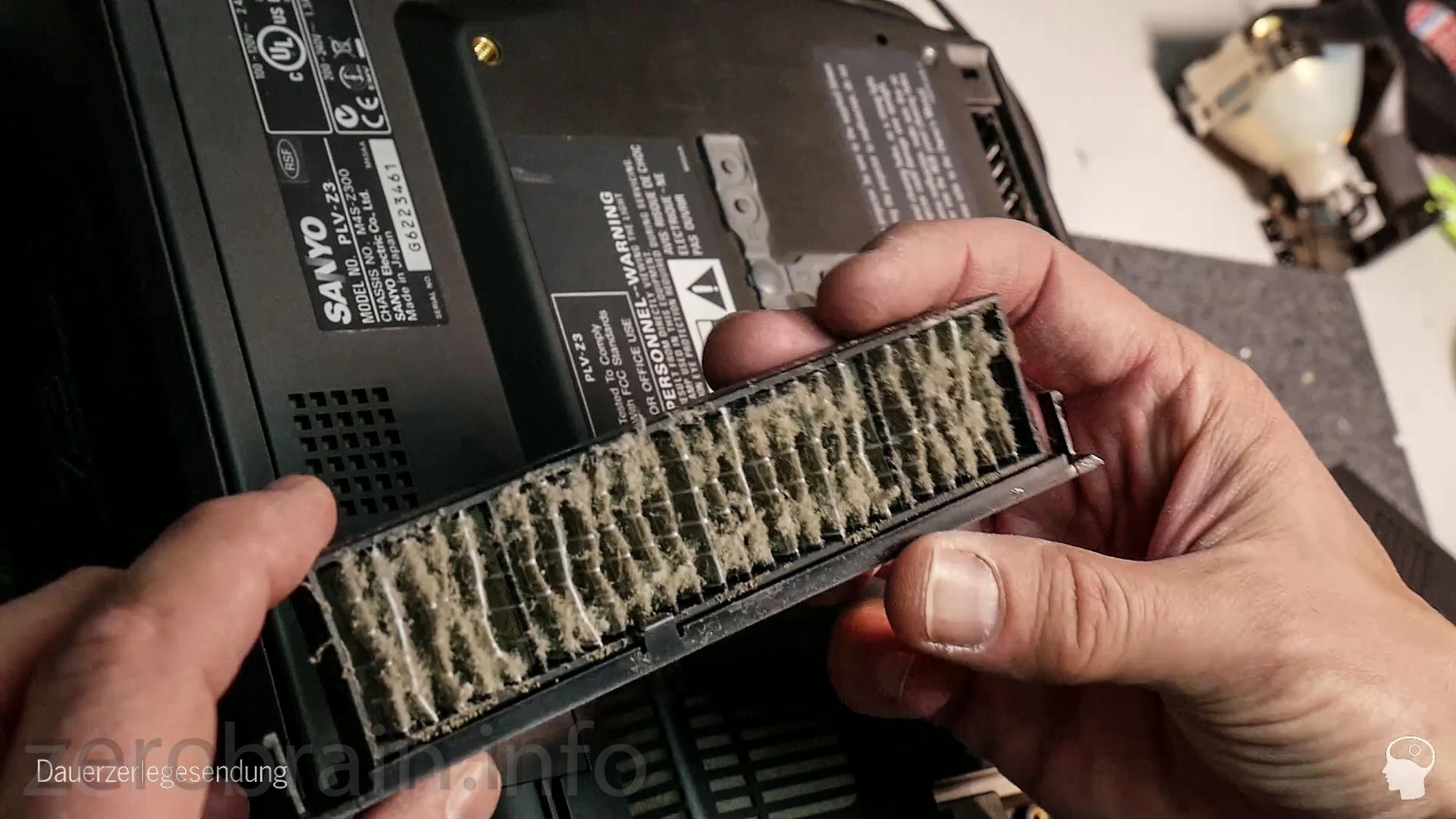

Sanyo Z3 verschmutzter Filter
Das Leuchtmittel flackert anfangs etwas (hat wohl die besten Tage hinter sich), zum Testen reicht´s aber dicke (und wie sich später herausgestellt hat, auch zum Fernsehen).
Sanyo Z3 Projektorlampe
Sanyo Z3 zerlegt

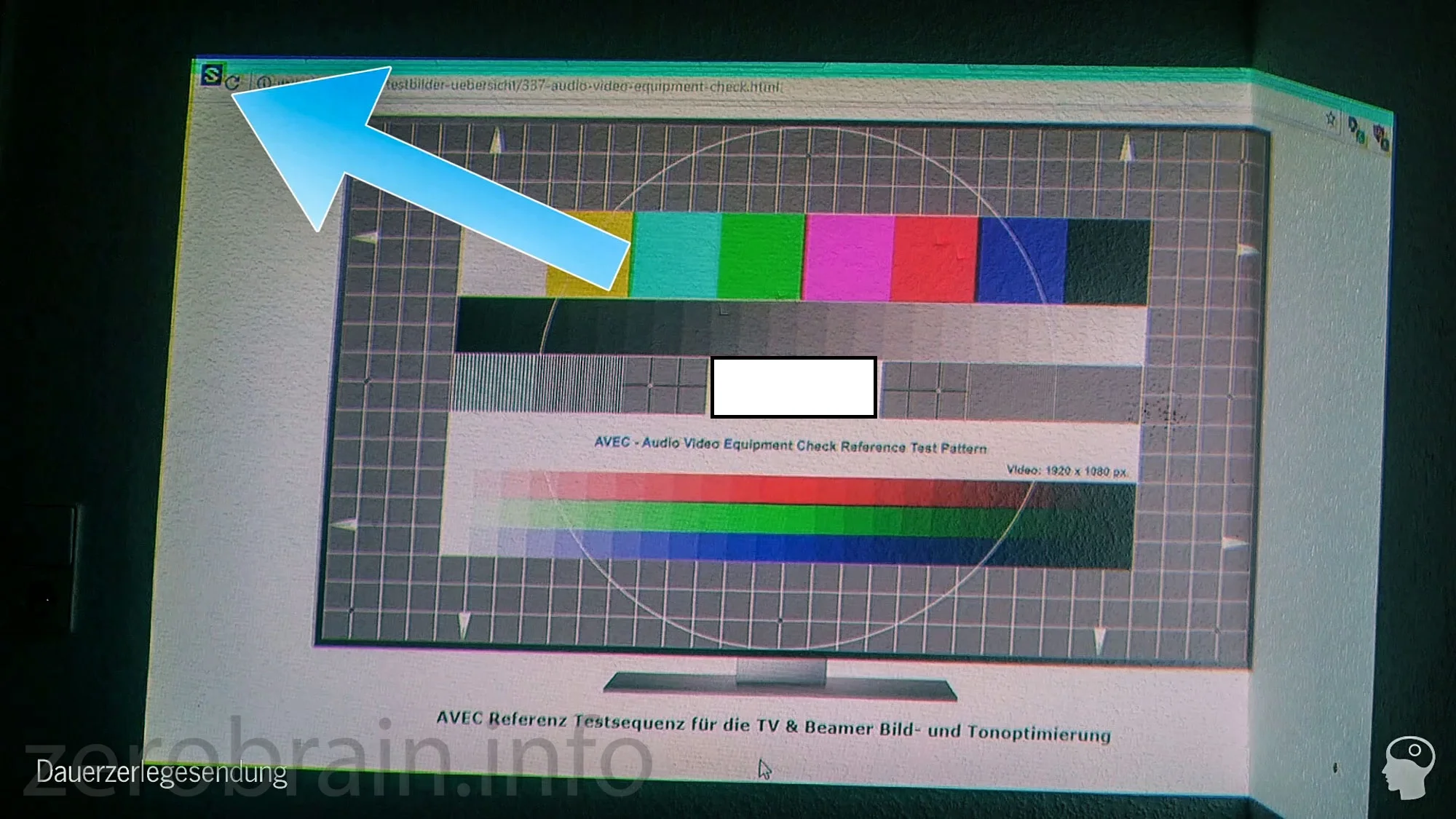

Mein erster Verdacht fiel auf eine verstellte Light-Engine. Nach etwas Wühlen in den Foren finde ich, wie man in den Servicemode des Sanyo Z3 kommt - das nachfolgende Bild (oder das Video ganz unten) erklärt die Tastenkombination (und welche Parameter zum Verstellen der Konvergenz benötigt werden).
Anmerkung zu den Bildern: die Bilder wurden auf eine Wandecke projiziert. Daher die "Ecke" im rechten Bildrand!

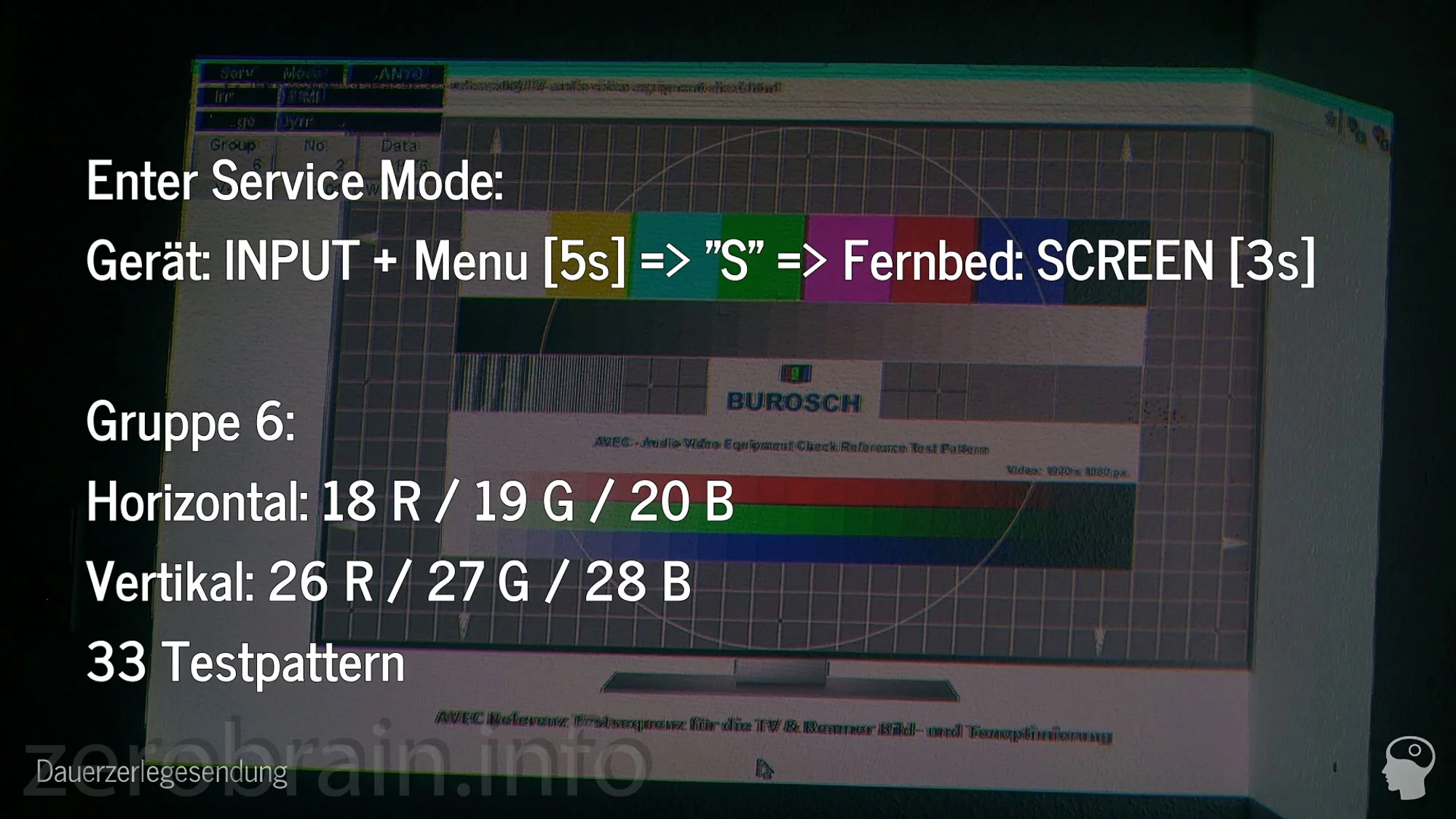

Sanyo Z3 Service Mode
Service Mode einschalten:
Am Gerät die Tasten "Input" und "Menu" circa 5 Sekunden halten, bis ein "S" links oben erscheint, dann auf der Fernbedienung ca 3s die Taste "Screen" gedrückt halten.
Quelle der HD Testbilder: http://www.burosch.de/tv-bildeinstellungen/testbilder.html
Das Übelste lässt sich korrigieren und das Gerät taugt schon wieder zum Fernsehen. Allerdings scheint ein Panel zu weit verschoben zu sein. Es bleibt oben folglich ein grünlicher Rand. Ich zerleg das Gerät noch einmal - lässt sich das mechanisch korrigieren?
Service Mode / verschobene Panel /Konvergenz Probleme
Sanyo Z3 von oben
Leider hat man wohl in der Billigsparte (<10kEuro) keine Möglichkeit, Einzelpanels nachzustellen. Die Justierschrauben dienen (laut Service Manual) dem Ausrichten der Polfilter und Linsen. Die Panels werden ab Werk fest verlötet. Alle raten von einem Eingriff ab.

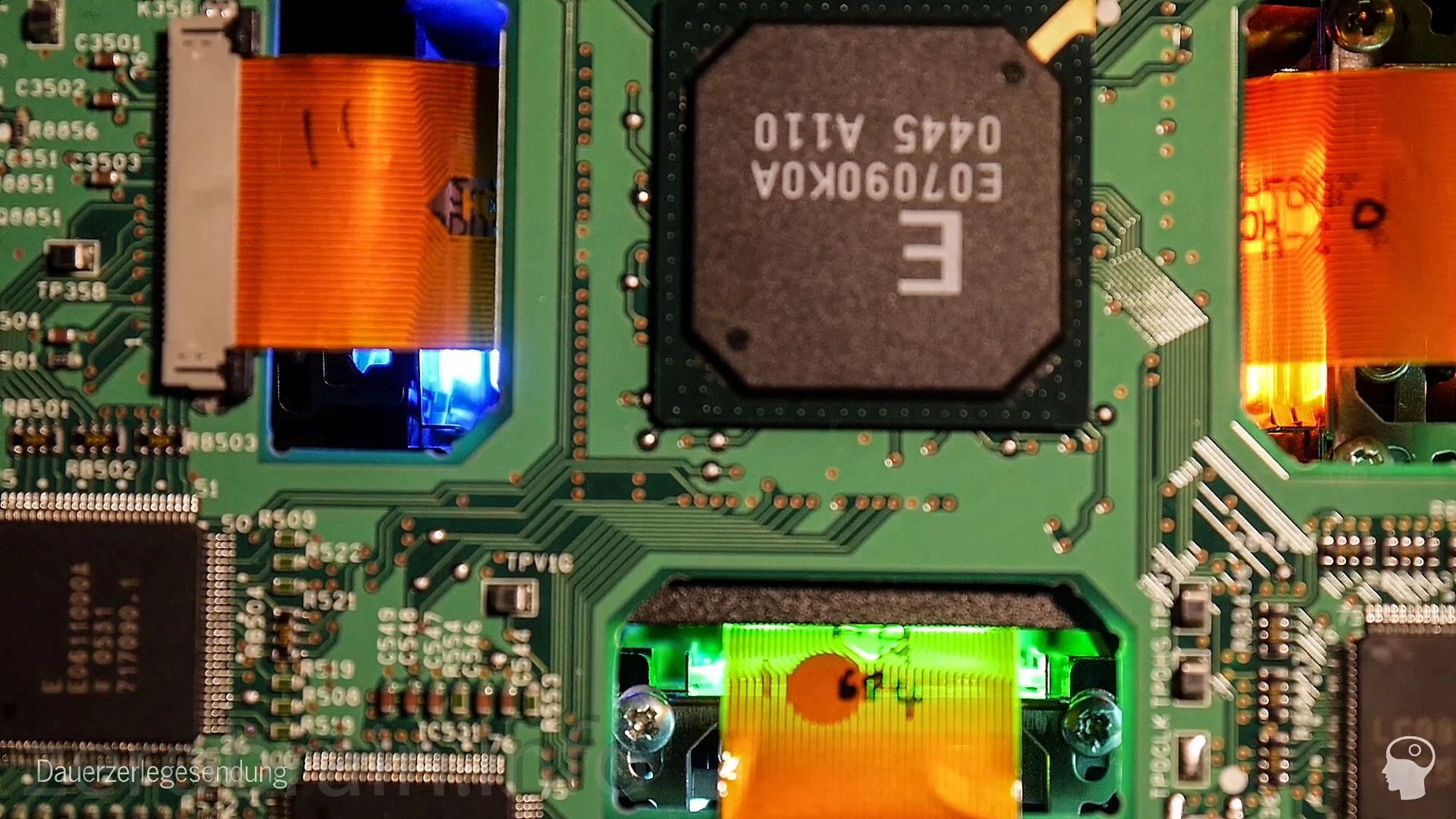

Sanyo Z3 - 3 Chip LCD Light Engine
Mir bleibt unklar, wie das Fehlerbild erzeugt wurde. Ein Panel wirkt auch ganz leicht schräg (2-3 Pixel auf die Bildschirmbreite). Bis auf den Rand oben kann das Gerät verwendet werden.
Hier haben 1 Chip DLPs doch endlich mal einen Vorteil: Konvergenz wird nie ein Thema sein (wer sich mehr für die Unterschiede der Projektortechnologien interessiert, dem sei folgendes Video empfohlen):
